HỆ THỐNG CHỈ DẪN ĐỖ XE TỰ ĐỘNG

Thời đại công nghệ 4.0 phát triển thì công nghệ tự động hóa thông minh cũng dần được ứng dụng rộng rãi trong đời sống và kiểm soát bãi đậu xe thông minh.

Hệ thống chỉ dẫn đỗ xe tự động trong tầng hầm ra đời nhằm hỗ trợ việc tìm kiếm vị trí đậu xe thuận tiện hơn, nhanh hơn. Và được thực hiện bởi chính người lái xe mà không cần thêm người trợ giúp.

Hệ thống chỉ dẫn đỗ xe tự động gồm những thiết bị gì?

Hệ thống chỉ dẫn đỗ xe tự động trong tầng hầm rất được ưa chuộng lắp đặt trong những tầng hầm lớn, rộng. Người lái xe không biết nên đi đến vị trí nào để đậu xe cho hợp lý. Nếu cần nhân sự để chỉ dẫn thì vô cùng tốn kém.

Lắp đặt hệ thống chỉ dẫn đỗ xe tự động sẽ tiết kiệm chi phí rất nhiều, đồng thời thể hiện tính chuyên nghiệp, hiện đại cho bãi đỗ xe thông minh.

Hệ thống bao gồm các thiết bị:

1. Thiết bị cảm biến sóng siêu âm

• Điện áp: DC 12V/1A
• Đường truyền: RS-485
• Khoảng cách phát hiện: 1 – 3.5m
• Cài đặt: trần nhà
• Màu sắc: màu xanh lá cây hoặc màu đỏ
• Khối lượng cảm biến: 0.35 kg
• Tính năng: khi phát hiện xe trong ô đậu xe thì đèn báo màu đỏ, không có xe trong ô đậu xe thì đèn báo màu xanh lá cây.

2. Bộ điều khiển kiểm soát vùng (ZCU)

Nó được sử dụng để quản lý cảm biến siêu âm theo nhóm và kiểm tra trạng thái cảm biến theo hình tròn. Sau đó, thời gian thực nó sẽ truyền thông tin liên quan đến CCU. Với 5 đường dài RS-485 , có thể quản lý cảm biến tối đa 160 chiếc. Cảm biến tối đa 32 chiếc có thể được kết nối với mỗi đường dài RS-485.

3. Bộ điều khiển kiểm soát toàn hệ thống (CCU)

Bộ điều khiển trung tâm CCU có thể kết nối tối đa 64 cái ZCU và bảng đèn led hiển thị. Kết nối đến máy tính bằng RS-232 hoặc RS-485.

4. Màn hình led treo hướng dẫn chỗ đậu xe

Đây là màn hình led treo trên trần mỗi dãy đậu xe để thông báo dãy đó còn bao nhiêu ô trống có thể đậu xe. Hướng dẫn mũi tên để định hướng người lái xe đi đúng hướng mà không cần phải tìm kiếm nhiều.

5. Bảng led bên ngoài

Màn hình led bên ngoài là bảng lớn đặt ngay cửa chính vào hầm bãi đậu xe để thông báo cho khách hàng biết là bên trong còn bao nhiêu chỗ trống. Những ô trống ở tầng hầm nào, đường nào để chỉ dẫn lái xe một cách thông minh đến vị trí ô trống cần đậu.

6. Phần mềm quản lý bãi đậu xe thông minh

Phần mềm quản lý ô trống bãi đậu xe thông minh gồm 4 tính năng chính là: Thông kê lịch sử bãi đậu xe, cài đặt dữ liệu tham số chuyên nghiệp, hiện thị thông tin số ô trống trong bãi thời gian thực, hiển thị thông tin thực của đèn báo.

Sơ đồ lắp đặt của hệ thống chỉ dẫn đỗ xe tự động trong tầng hầm

Sơ đồ đặt của hệ thống chỉ dẫn đỗ xe tự động trong tầng hầm phụ thuộc vào mặt bằng, chiều cao của hầm. Vị trí đặt máy tính điều khiển bãi đỗ xe thông minh mà có hệ thống lắp đặt thiết bị và thi công hệ thống dây khác nhau.

Công ty PTH VINA xin đưa ra sơ đồ lắp đặt hệ thống chung để quý khách hàng tham khảo và biết được sơ qua cơ chế lắp đặt thiết bị.

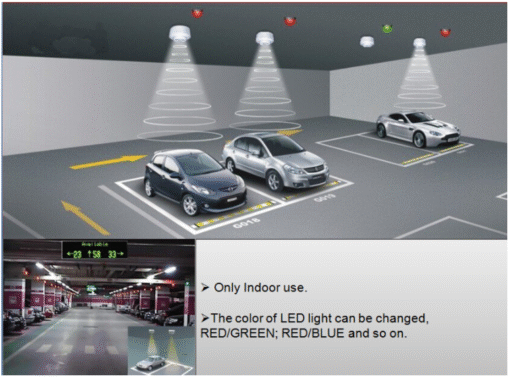

Hoạt động của hệ thống chỉ dẫn đỗ xe tự động PTH

>> Người lái xe khi đi tới lối vào hầm giữ xe thông minh sẽ thấy bảng led hiện thị thông tin bên ngoài là gồm có bao nhiêu chỗ trống, các ô trống ở những hầm xe nào? Những lane nào?

>> Sau khi vào hầm bãi xe thì người lái xe sẽ nhìn thấy bảng led treo trần hướng dẫn lane nào trong bãi xe còn ô trống và hướng mũi tên để chỉ xe đi tới vị trị cần đậu xe.

>> Đồng thời màn hình led treo trần sẽ giảm đi 1 số, bảng led đặt ở bên ngoài cũng giảm đi một vị trí trống trong bãi đậu xe.

>> Phần mềm quản lý hệ thống sẽ lưu lại lịch sử xe vào ra, số lượng ô còn trống, số lượng xe ra vào trong bãi theo thời gian thực.

Những lưu ý khi chọn lắp đặt hệ thống chỉ dẫn đỗ xe tự động

• Chọn thiết bị cảm biến âm loại tốt để thông tin dữ liệu được truyền chính xác, tránh gây nhầm lẫn.
• Đơn vị uy tín có kinh nghiệm thi công lắp đặt hệ thống chỉ dẫn đỗ xe tự động để lên phương án, mô hình chính xác. Tiết kiệm thiết bị, chi phí thi công.
• Hàng hóa, phụ kiện có sẵn trong kho để dễ dàng bảo hành bảo trì khi có sự cố xảy ra
• Dây điện đi cho hệ thống phải chuẩn nguồn 220V, có vỏ bọc và sử dụng dây RS-485 chuẩn để đảm bảo hệ thống hoạt động ổn định.
• Phần mềm quản lý cập nhật chính xác thông tin, không bị trễ, không bị gián đoạn.
