Máy giữ xe thông minh đảo làn là gì? Đây là thiết bị giữ xe hiện đại nhất hiện nay. Sử dụng công nghệ thẻ RFID kết hợp với camera để chụp hình biển số lưu lại và so sánh biển số lúc vào, lúc ra khớp với nhau thì thông báo “MỜI XE RA”.
Nếu trường hợp xe vào và xe ra không khớp thông tin với nhau thì sẽ cảnh báo bằng âm thanh, đèn hú… giúp cho việc trông xe trở nên dễ dàng và an toàn hơn so với việc giữ xe truyền thống bằng vé giấy.
Giới thiệu chung về máy giữ xe thông minh đảo làn
Hệ thống máy giữ xe thông minh đảo làn là hệ thống giữ xe thông minh với 2 làn đều vào hoặc 2 làn xe ra cùng lúc. Với đặc điểm này hệ thống máy giữ xe thông minh đảo làn đáp ứng được nhu cầu quản lý những bãi giữ xe có lưu lượng xe lớn, vào hay ra cùng một lúc, giúp tiết kiệm và tối ưu hơn cho các: Chung cư, tòa nhà, bệnh viện, trường học, siêu thị, sân banh, khu vực giữ xe dịch vụ….
Ưu điểm của máy giữ xe thông minh đảo làn PTH:
✔️An toàn: Quản lý xe vào ra bằng lưu lại hình ảnh người lái xe, biển số xe và thông tin trên thẻ từ.
✔️Quản lý tốt doanh thu từ xa: Các lượt xe vào ra đều được lưu vào hệ thống chính xác thời gian, phí gởi xe, hình ảnh người điều khiển xe, biển số xe. Tất cả sẽ được cập nhập liên tục trên điện thoại. Bạn có thể kiểm tra mọi lúc, mọi nơi.
✔️Tốc độ: Chỉ mất 1 giây để xe vào/ ra bãi nhanh chóng.
✔️Dung lượng: Không giới hạn số lượng thẻ, số lượng xe ra vào bãi.
✔️Tính năng ưu việt: Tự động nhận diện biển số xe đến 99%, hỗ trợ cảnh báo bằng âm thanh khi phát hiện có kẻ gian lấy xe.
Cấu tạo của máy giữ xe thông minh đảo làn
Cấu tạo chung của máy giữ xe thông minh đảo làn Pth Vina:
STT | Tên thiết bị | Số lượng | ĐVT |
1 | Tủ đựng thiết bị giữ xe chuyên dụng | 1 | Cái |
2 | Máy tính | 1 | Bộ |
3 | Đầu đọc thẻ từ (RFID) | 2 | Cái |
4 | Camera | 4 | Cái |
5 | Switch POE 4 port | 1 | Cái |
6 | Phần mềm giữ xe thông minh PTH | 1 | Bản |
7 | Thẻ từ giữ xe | Tặng kèm 100 thẻ trắng | |
8 | Gờ giảm tốc | 4 | Cái |
9 | Trụ gắn camera | 2 | Cái |
10 | Hàng rào chắn phân làn | 2 | Cái |
11 | Vật tư phụ khác | 1 | Bộ |
Cấu tạo chi tiết của máy giữ xe thông minh đảo làn:
Tủ đựng thiết bị giữ xe chuyên dụng:
♻️Thông số kỹ thuật:
- Tủ đựng thiết bị chuyên dụng (chứa 1 màn hình 19-22 inch)
- Kích thước: dài x rộng x cao = 600 x 600 x 1200 mm
- Chất liệu: sắt sơn tĩnh điện và có bánh xe để di chuyển dễ dàng
- Gồm có 2 hộc tủ kéo và phía sau có cánh cửa
♻️Công dụng:
- Chứa toàn bộ thiết bị của máy giữ xe thông minh như: đầu đọc thẻ từ (RFID), Swich Poe, Máy tính, Ổ cắm điện.
- Có hộc tủ để đựng thẻ từ ngăn nắp
- Có hộc tủ đựng tiền để tránh bị rơi rớt
♻️Thông số kỹ thuật:
- Dell Optiplex – i5 8400 (có 2 cổng com)
- CPU: Intel Core i5 8400 Processor (9MB, 2.8Ghz turbo 4.0Ghz) 6C – 6T
- RAM: 8GB/2400MHz DDR4
- Ổ CỨNG: SSD 512G M2 PCIe và HDD 500G
- Màn hình 21.5 inch
- Bộ phím, chuột và Lót chuột
♻️Công dụng:
- Dùng để cài đặt phần mềm giữ xe thông minh PTH
- Quản lý xe vào ra bãi, tính tiền, báo cáo doanh thu
- Hiển thị camera quan sát và lưu hình ảnh nhận được từ camera vào trong phần mềm giữ xe.
Bộ máy tính:
Đầu đọc thẻ từ (RFID):
♻️Thông số kỹ thuật:
- Đầu đọc thẻ Mifare 13.5 Mhz hoặc Proxity 125khz – CỔNG COM
- Phạm vi đọc: Lên đến 5CM (13.5 Mhz) và lên đến 10 cm (125khz)
- Chuẩn vào: Cổng COM
- Vỏ hộp: nhựa ABS
- Nguồn điện vào: DC 9V- 16V
- Tiêu thụ hiện tại: < 60mA
- Tốc độ đọc: < 0.5s
- Điều khiển đèn LED bên ngoài
- Nhiệt độ làm việc: -250C đến + 650C
- Cấp độ bảo vệ: IP65
- Sử dụng được trong nhà và ngoài trời
- Kích thước: 114x76x16 mm
♻️Công dụng:
- Dùng để đọc thẻ từ
- Nhận tín hiệu của mã thẻ có chứa thông tin người điều khiển xe, biển số xe để đưa về phần mềm giữ xe kiểm tra dữ liệu.
♻️ Thông số kỹ thuật camera:
- Camera giám sát thân trụ hồng ngoại, lắp đặt trong nhà, ngoài trời
- Cảm biến: 1/2.9″ Sony NIR 2.0 Mp.
- Chuẩn nén hình ảnh: H.264+/H.265+.
- Hỗ trợ chống ngược sáng DWDR.
- Ống kính: 6mm
- Tầm xa hồng ngoại: 30m.
- Hỗ trợ tên miền miễn phí KBVISION.TV.
- Chuẩn chống bụi và nước IP67.
♻️ Công dụng:
- Camera phía trước: chụp hình ảnh người và xe lưu vào hệ thống phần mềm giữ xe
- Camera phía sau: chụp biển số xe lưu vào hệ thống phần mềm giữ xe
Camera:
SWITCH POE 4 PORT
♻️ Thông số kỹ thuật:
- 4 Port Fast Ethernet Smart POE Switch
- 4 × 10/100 Mbps PoE port,2 × 10/100 Mbps RJ45 port
- Total PoE Power Budget 45W
- Support 802.1Q VLAN
- Support PoE watchdog to detect and restart the cameras that do not respond
- Support STP/RSTP Loop prevention
- Support cable detection to locate failure
- Up to 300 m Long Range PoE Transmission
- 6KV Surge Protection
♻️ Công dụng:
- Cung cấp nguồn cho camera
- Kết nối camera đến phần mềm giữ xe thông minh
1.Có đầy đủ tính năng quản lý bãi giữ xe thông minh cho chung cư, bệnh viện, trường học, sân banh, siêu thị, chợ, dịch vụ giữ xe….
2.Người trực máy: sử dụng dễ dàng, giao diện đơn giản, thông tin chi tiết
3.Người quản lý: Báo cáo đầy đủ, chi tiết về doanh thu, lượt xe vào ra, hình ảnh xe vào ra…Đặc biệt, có thể xem báo cáo qua điện thoại mọi lúc mọi nơi.
4.Pth Vina áp dụng công nghệ nhận diện biển số xe chính xác 100%
5.Tích hợp được nhiều thiết bị quản lý thông minh khác như: barie tự động, đầu đọc thẻ gần, đầu đọc thẻ tầm xa, máy phát hành thẻ tự động, bảng đèn led hiển thị thông tin, camera…
6.Cập nhật giá vé giữ xe theo cầu của khách hàng.
PHẦN MỀM GIỮ XE THÔNG MINH
THAM KHẢO CHI TIẾT TÍNH NĂNG PHẦN MỀM GIỮ XE THÔNG MINH PTH TẠI ĐÂY
THẺ TỪ GIỮ XE
♻️Thông số kỹ thuật:
- Thẻ Mifare- 13.5 Mhz hoặc thẻ proxity 125khz
- Độ bền của thẻ chíp: 50.000 lần.
- Mã hóa 16 lớp ID, mỗi lớp 256 byte data
- Mã hóa sản xuất MAC ADDR là duy nhất
- Thiết kế hình ảnh, nội dung theo yêu cầu khách hàng
- In màu, cán màng đẹp giữ được độ bền
♻️Công dụng:
- Thay thế cho vé giấy giữ xe truyền thống
- Dùng để quẹt vào đầu đọc thẻ, kích hoạt camera chụp hình lưu lại thông tin xe vào và so sánh, nhận diện biển số lúc xe ra.
- Dùng để lưu trữ thông tin của người lái xe.
♻️Thông số kỹ thuật:
- Kích thước : 500 x 200 x 30mm
- Chất liệu: Cao su
- Màu sắc: vàng đen
♻️Công dụng:
- Dùng để xác định vị trí xe dừng đỗ
- Nếu không có gờ, xe rất khó xác định vị trí dừng đúng để camera có góc chụp chính xác
GỜ GIẢM TỐC
HÀNG RÀO CHẮN PHÂN LÀN
♻️Thông số kỹ thuật:
- Hàng rào sắt
- Kích thước: dài x cao = 2000mm x 900mm
- Sắt vuông 5 dày 1.2mm, sơn vàng
♻️Công dụng:
- Dùng để phân làn xe
- Định hướng xe đi đúng vào làn quy định
- Cần phải có để xe đi đúng làn, camera chụp được hình ảnh chính xác
TRỤ GẮN CAMERA
♻️Thông số kỹ thuật:
- Sắt vuông 5 dày 1mm
- Màu sắc: sắt sơn màu vàng
- Kích thước: nếu gắn dưới đất cao 2m, nếu gắn trên trần thì trụ thường cao từ 0.8m – 1.2m
- Hình dạng: trụ gắn camera chữ T
♻️Công dụng:
- Dùng để lắp đặt camera lên đó
VẬT TƯ PHỤ KHÁC
+ Cục nguồn 12V1a: 2 cái
+ Ổ cắm điện: 1 cái
+ Tắc kê, hạt mạng, vít, hộp box….
+ Dây điện nguồn, dây mạng, ruột gà…
Nguyên lý hoạt động của máy giữ xe thông minh đảo làn

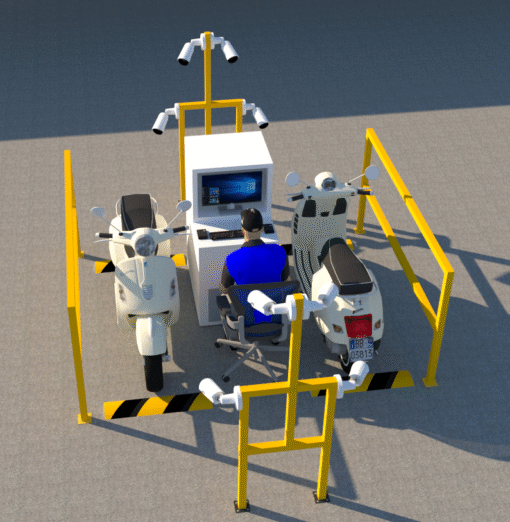

Sơ đồ nguyên lý hoạt động:
Quy trình hoạt động máy giữ xe thông minh đảo làn:
LÀN VÀO:
Bảo vệ quẹt thẻ vào đầu đọc thẻ làn vào đưa cho người lái xe là xong.
Hệ thống sẽ tự động chụp hình toàn xe và biển số xe lưu trữ vào máy tính.
LÀN RA:
Người lái xe đưa thẻ lại cho bảo vệ để bảo vệ quẹt vào đầu đọc thẻ lối ra. Trên màn hình máy tính sẽ hiện lên hình ảnh xe lúc vào và lúc ra để bảo vệ kiểm tra. Đồng thời phần mềm sẽ nhận dạng biển số xe lúc vào là lúc ra là đúng hay sai.
+ Nếu nhận dạng biển số xe đúng: thông báo “ MỜI XE RA”. Lúc này bảo vệ nhìn lên màn hình máy tính và thu tiền theo đúng như thông báo và cho xe ra.
+ Nếu nhận dạng biển số báo sai: thì hệ thống sẽ cảnh báo bằng âm thanh “SAI BIỂN SỐ” hoặc đèn báo sáng lên. Lúc này bảo vệ cần kiểm tra lại hình ảnh xe vào và ra có đúng không và xử lý theo quy định.
VIDEO HOẠT ĐỘNG CỦA MÁY GIỮ XE THÔNG MINH:
Giải pháp dự phòng khi sự cố xảy ra
Việc sử dụng hệ thống với nhiều thiết bị liên kết với nhau và được quản lý bằng phần mềm được cài đặt trên máy tính thì thì việc xảy ra sự cố sẽ có. Nhưng chúng tôi sẽ cung cấp những thiết bị tốt để đảm bảo sự ổn định khi máy giữ xe hoạt động liên tục 24/24.
Tuy nhiên việc dự phòng cho sự cố có thể xảy ra bất kỳ khi nào là điều cần thiết. Vậy, có những cách nào để dự phòng khi sự cố hệ thống xảy ra?
+ Sử dụng UPS cấp điện kịp thời khi sự cố mất điện xảy ra.
+ Sử dụng thêm một ổ cứng dự phòng lưu lại dữ liệu và cài thêm phần mềm đơn giản để giải phóng xe ra trong trường hợp máy tính của hệ thống bị lỗi.
+ Chuẩn bị thêm một CPU mới có cài đặt sẵn phần mềm để thay thế nhanh cho CPU cũ đang xảy ra sự cố.
Báo giá trọn gói lắp đặt máy giữ xe thông minh
Một bộ máy giữ xe thông minh đảo làn mà PTH VINA cung cấp chỉ có giá từ 38.000.000 đồng/ bộ gồm các thiết bị sau:
- Tủ giữ xe: 1 cái
- Máy tính: 1 bộ
- Phần mềm giữ xe thông minh: 1 bản
- Đầu đọc thẻ từ: 2 cái
- Camera quan sát: 4 cái
- Phụ kiện cho máy giữ xe thông minh: 1 bộ
- Chi phí vận chuyển lắp đặt tận nơi
Tuy nhiên, đây chỉ là báo giá tạm thời cơ bản để máy giữ xe thông minh hoạt động. Việc báo giá chi tiết còn phụ thuộc vào mặt bằng thực tế, nhu cầu cụ thể của từng khách hàng….
Vì vậy, quý khách hàng đừng ngần ngại liên hệ với chúng tôi để có được bảng báo giá chi tiết và cụ thể.
Bên cạnh việc cung cấp máy giữ xe thông minh, PTH VINA còn cung cấp nhiều giải pháp tự động hóa khác, giúp con người tiết kiệm được chi phí, thời gian, công sức hơn trong việc quản lý công việc nhưng mang lại hiệu quả công việc cao.
Tham khảo thêm các giải pháp tự động hóa khác TẠI ĐÂY
Các công trình PTH VINA đã thực hiện
