Bút dò cổng xếp inox tự động có ray

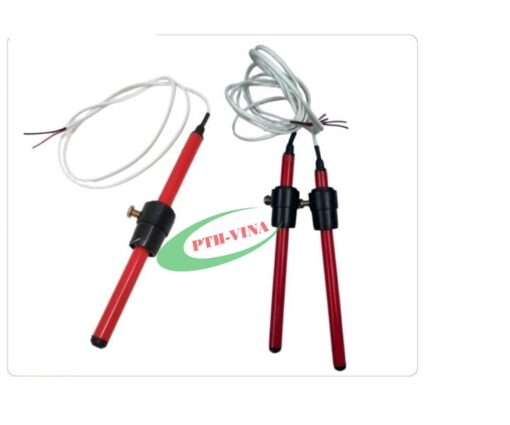

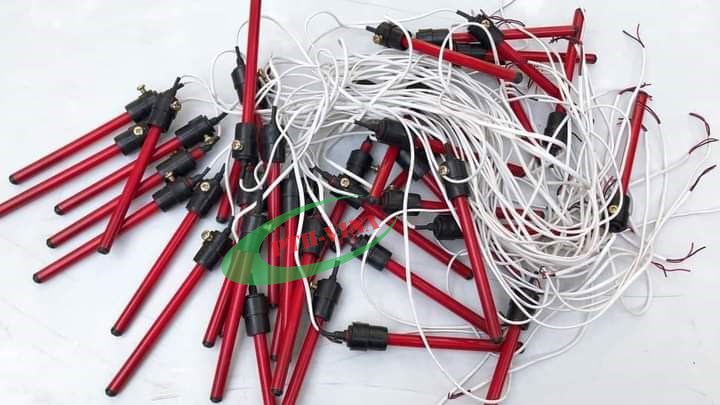

Bút dò từ cổng xếp có ray (còn gọi là Cảm biến hành trình từ tính) là một thành phần thiết yếu để xác định điểm dừng và điểm bắt đầu của cổng xếp.

Cấu tạo bút dò từ cổng xếp

• Vỏ bọc: Thường làm từ nhựa ABS hoặc vật liệu polymer bền bỉ, được thiết kế hoàn toàn kín, chống thấm nước và chống sốc (cấp độ bảo vệ cao), đảm bảo hoạt động ổn định trong môi trường lắp đặt ngoài trời khắc nghiệt.
• Lõi cảm biến: Chứa các linh kiện điện tử nhạy bén với từ trường.
• Kích thước: Nhỏ gọn, hình dáng trụ tròn dài tương tự chiếc bút (khoảng 16 cm chiều dài, đường kính ∼1.6 cm), dễ dàng lắp đặt ẩn vào vị trí đầu máy cổng xếp.
• Nguồn điện: Thường sử dụng nguồn điện áp thấp 24V DC, được tích hợp trực tiếp từ mạch điều khiển trung tâm của cổng.

Nguyên lý hoạt động cảm biến hành trình cổng xếp có ray

Khi đầu kéo di chuyển, Bút dò từ sẽ đi qua nam châm định vị. Từ trường này kích hoạt công tắc/cảm biến bên trong đầu máy. Mạch điều khiển sẽ nhận tín hiệu và ngắt motor hoặc đảo chiều. Giúp cổng dừng lại tại vị trí mong muốn (tránh va chạm trụ hoặc dừng không đúng điểm) và giảm nguy cơ va chạm nhờ việc xác định rõ giới hạn di chuyển.

Tầm quan trọng của bút dò từ cổng xếp có ray

• Đảm bảo cổng xếp dừng đúng hành trình: Chức năng chính là xác định điểm giới hạn đóng/mở. Điều này ngăn chặn cổng di chuyển vượt quá giới hạn, tránh va chạm với tường, trụ cổng, hoặc các chướng ngại vật khác.
• Đảm bảo an toàn, tránh hỏng hóc: Khi hành trình được kiểm soát chính xác, nguy cơ va chạm và hỏng hóc cơ khí được giảm thiểu tối đa, bảo vệ cả thiết bị và người sử dụng.
• Dễ cài đặt và điều chỉnh: Việc thiết lập hoặc thay đổi điểm dừng của cổng (thường được gọi là “cài đặt hành trình”) được thực hiện đơn giản và nhanh chóng bằng cách di chuyển hoặc lắp đặt các viên nam châm.
• kéo dài tuổi thọ cho cổng xếp: Bằng cách ngắt motor đúng lúc, bút từ ngăn chặn tình trạng motor phải chịu tải quá mức do cố gắng kéo cổng khi đã hết hành trình, qua đó bảo vệ motor và hộp số.
