Nam Châm Từ Cổng Xếp Không Ray

Nam châm từ là phụ kiện không thể thiếu khi lắp cổng xếp không ray chạy motor đôi hoặc motor điện cảm ứng. Nó đóng vai trò dẫn hướng, xác định hành trình đóng, mở giúp cổng xếp di chuyển đúng hướng từ đầu tới cuối.

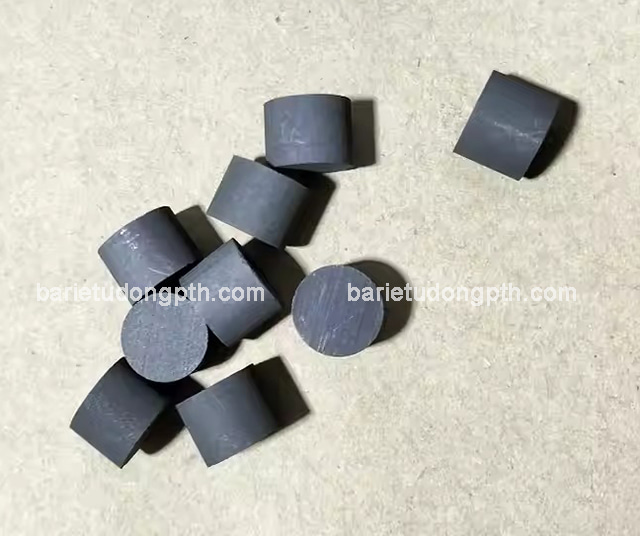

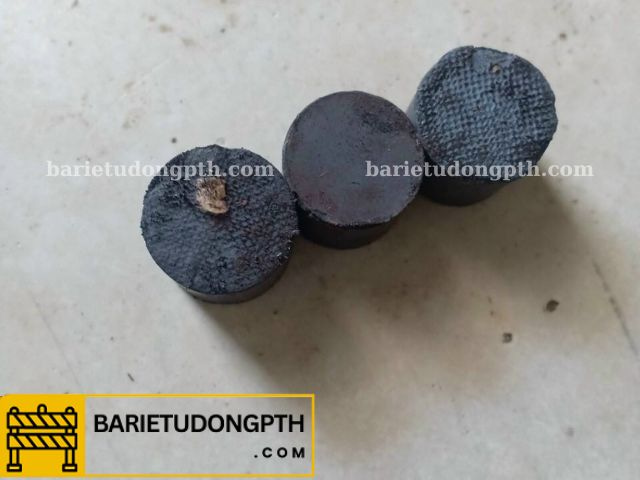

Nam châm dẫn hướng cổng xếp (nam châm tròn)

Nam châm dẫn hướng cổng xếp không ray (nam châm tròn) được gắn dưới mặt nền tại các điểm cố định thay thế cho ray sắt dẫn hướng cho cổng xếp chạy đúng quỹ đạo, không bị lệch hướng khi đóng/mở.

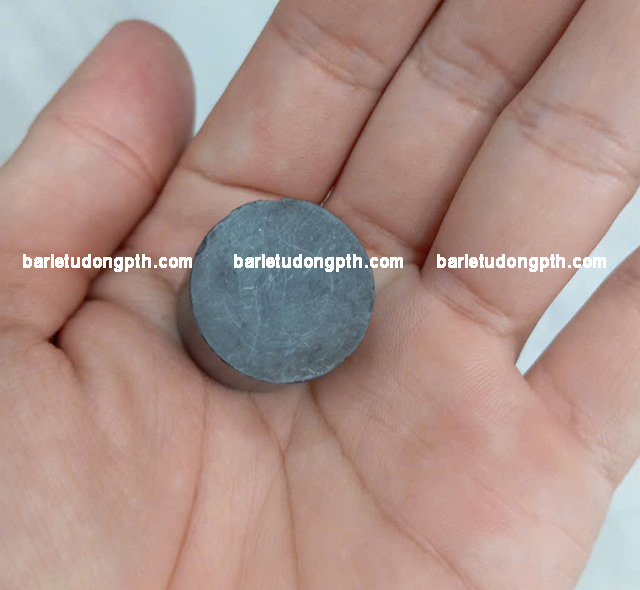

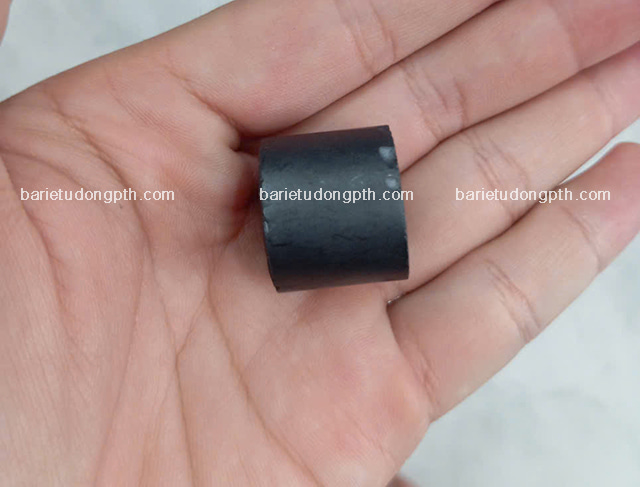

Thông số kỹ thuật nam châm dẫn hướng cổng xếp không ray

• Đường kính: 20mm
• Chiều cao: 20mm
• Phân cực: Dương (+) và Âm (-)

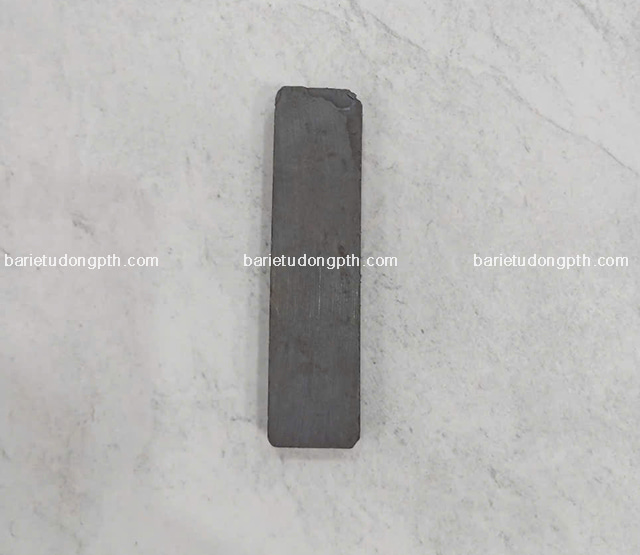

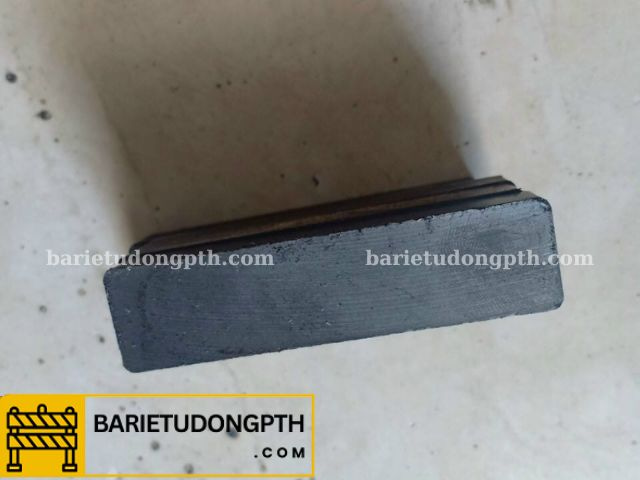

Nam châm hành trình cổng xếp không ray (nam châm dài)

Nam châm dài được lắp tại 2 điểm đầu mở và đầu đóng của cổng xếp không ray có tác dụng xác định giới hạn hành trình định và kích dừng cổng xếp.

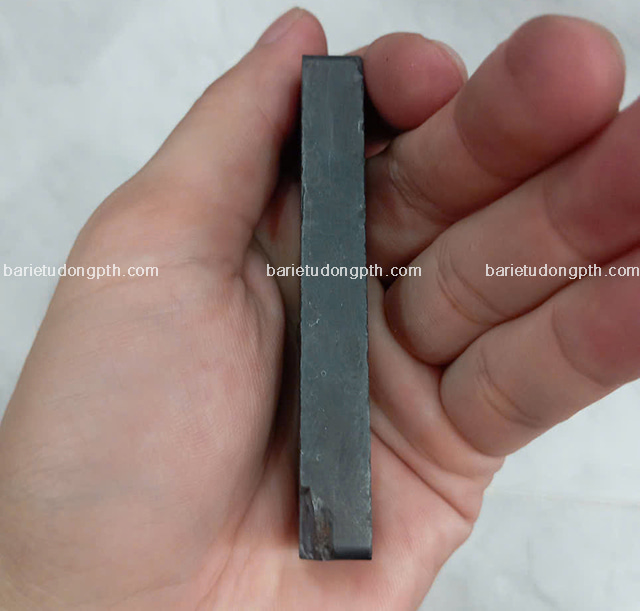

Thông số kỹ thuật nam châm hành trình cổng xếp không ray

• Kích thước: 75mm x 20mm
• Phân cực: Âm (-) và Dương (+)

Ứng dụng nam châm từ cổng xếp không ray

Với các mẫu cổng xếp không ray, nam châm từ là lựa chọn hàng đầu hiện nay giúp đảm bảo tính thẩm mỹ cho công trình. Các không gian thường thấy như:

• Cổng ra vào cơ quan, xí nghiệp, nhà máy
• Cổng trường học, bệnh viện, ngân hàng, trung tâm thương mại
• Cổng khu công nghiệp, xí nghiệp, nhà máy
• Cổng ra vào khu dân cư, chung cư, tòa nhà

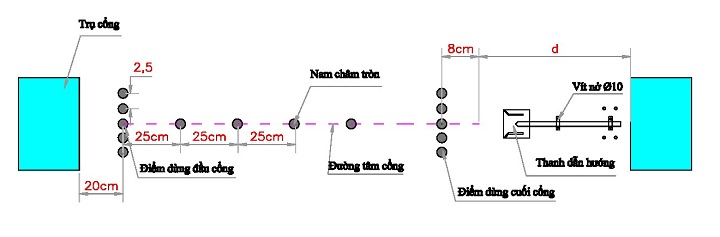

Hướng dẫn lắp nam châm từ cổng xếp không ray

Để đảm bảo cổng xếp không ray hoạt động chính xác và ổn định, việc lắp đặt nam châm từ cần tuân theo quy trình kỹ thuật như sau:

• Bước 1: Căng dây định vị giữa hai đầu trụ cổng để xác định trục dẫn hướng chuẩn cho toàn bộ hành trình đóng/mở cổng xếp tự động.
• Bước 2: Xác định hướng dồn cổng xếp (hướng thu gọn cổng khi mở), sau đó tiến hành lắp bát thu cổng theo đúng hướng này. Bát thu được cung cấp theo bộ sản phẩm từ nhà sản xuất.
• Bước 3: Từ phía hướng dồn cổng xếp, khoan và chôn nam châm dài theo kích thước 70×20×10mm, đặt cách dây căng 150mm, đóng vai trò là điểm giới hạn hành trình mở.
• Bước 4: Lắp nam châm từ tròn (¢20mm) dọc theo dây căng định hướng, với khoảng cách tiêu chuẩn giữa các cục từ 250mm – 400mm, nhằm giúp bộ điều khiển nhận biết vị trí và di chuyển cổng xếp đi đúng hướng.
• Bước 5: Ở đầu dây căng còn lại (hướng đóng hoàn toàn), khoan và cố định nam châm chữ nhật 70×20×10mm đúng tâm dây để xác định hành trình đóng.
• Bước 6: Tiến hành dựng cổng xếp và cấp nguồn điện cho cổng xếp hoạt động.

Nam châm từ dẫn hướng và nam châm hành trình cổng xếp không ray là các phụ kiện không thể thiếu để đảm bảo cổng xếp vận hành ổn định và đạt độ chính xác.
