Cổng tự động cánh tay đòn đa năng

Motor cổng tay đòn là một thiết bị cơ điện dùng để tự động hóa việc đóng mở các loại cổng mở cánh (cổng 2 cánh, 4 cánh,…) truyền thống. Về cơ bản, nó bao gồm một thân motor nhỏ gọn chứa động cơ và hệ thống truyền động piston, được gắn trực tiếp vào trụ cổng và cánh cổng thông qua một tay đòn.

Lợi ích khi sử dụng motor cổng tay đòn

Việc trang bị motor cổng tay đòn mang lại nhiều lợi ích thiết thực như:

• Tiện lợi tối đa: Hai cánh tay đòn thay thế cho con người mở/đóng cổng từ xa chỉ bằng remote hoặc smartphone, tiết kiệm thời gian và công sức, đặc biệt là trong những ngày thời tiết xấu.
• Tiết kiệm thời gian: Với cổng tự động tay đòn nếu gia đình bạn có ô tô, giờ đây không cần dừng xe để mở/đóng cổng, chỉ cần ngồi trực tiếp trên xe điều khiển cổng mở và chạy xe vào.
• Phù hợp với nhiều kiểu cổng: Cánh tay đòn thiết kế rời dễ dàng lắp cho cổng mở 1 cánh, 2 cánh, 4 cánh, 6 cánh. Góc mở lên tới 115 độ.

Công nghệ tích hợp với motor tay đòn

Remote chống sao chép: Sử dụng công nghệ mã nhảy (Rolling Code), motor chỉ nhận lệnh từ remote đã được đồng bộ, ngăn chặn kẻ gian sao chép mã để mở cổng.

Điều khiển bằng Smartphone: Cho phép bạn thao tác ngay trên app điện thoại thông qua bộ công tắc chuyên dụng kết nối qua sóng wifi, 4g, 5g, đóng mở cổng ở bất cứ đâu, kiểm tra trạng thái đóng/mở dễ dàng.

Cảm biến an toàn quang điện (Photocell): Hoạt động dựa trên việc truyền và nhận tia hồng ngoại giữa hai mắt cảm biến đặt đối xứng. Nếu có bất kỳ vật cản nào cắt ngang tia này trong quá trình cổng đóng, hệ thống sẽ lập tức dừng và đảo chiều, đảm bảo an toàn tuyệt đối cho trẻ em, người lớn tuổi, vật nuôi và phương tiện.

Cấu tạo và nguyên lý hoạt động motor cổng tay đòn

Các bộ phận chính của motor cánh tay đòn

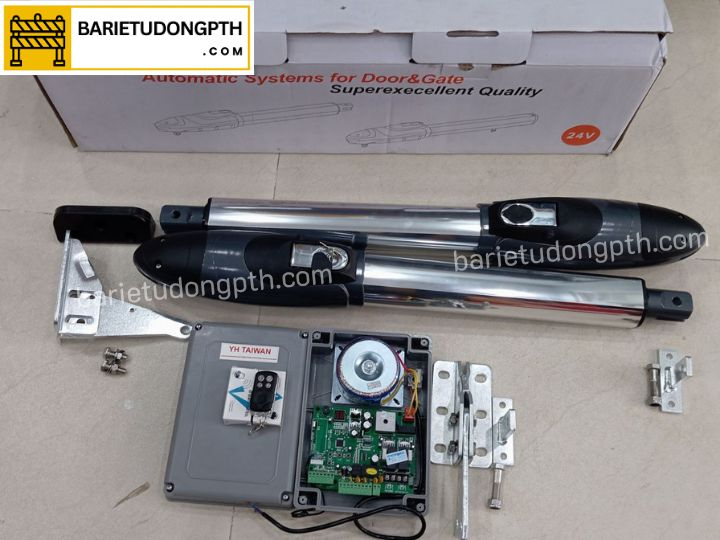

Một bộ motor tay đòn hoàn chỉnh gồm các bộ phận quan trọng sau:

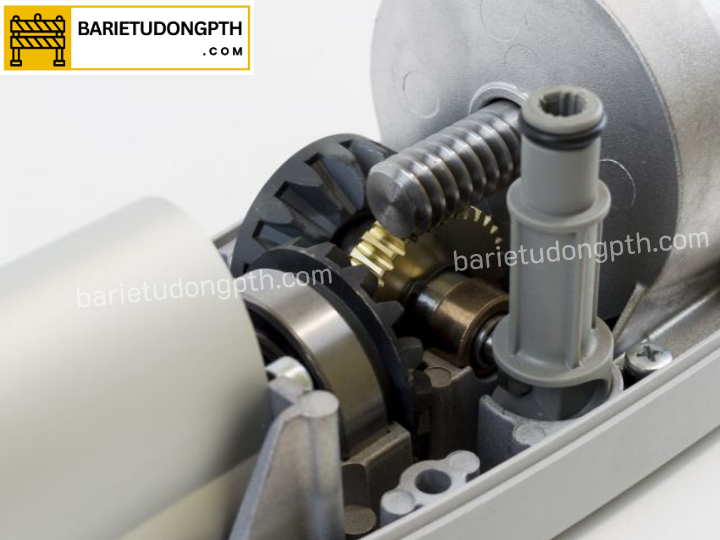

• Thân motor (Động cơ): Là nơi chứa motor điện (thường là động cơ DC hoặc AC) và hộp số. Động cơ chịu trách nhiệm tạo ra lực và truyền động quay cánh tay đòn di chuyển cánh cổng theo góc lập trình sẵn. Động cơ sẽ gắn với bộ pát cố định lên trụ cổng.
• Tay đòn: Đây là bộ phận cơ khí liên kết với thân motor được gắn trực tiếp lên cánh cổng, thiết kế chiều dài lên tới 2,5 mét.
• Hộp điều khiển trung tâm: Được xem là “bộ não” của hệ thống. Nó tiếp nhận tín hiệu từ remote, app điện thoại, cảm biến và kích motor đóng/mở/dừng theo lệnh được lập trình.
• Điều khiển từ xa: Tùy vào nhu cầu bạn có thể dùng remote, nút nhấn sóng không dây, bộ điều khiển qua điện thoại,…

Nguyên lý vận hành cổng tự động cánh tay đòn

Khi người dùng nhấn nút trên remote, app điện thoại, tín hiệu sẽ được truyền đến main điều khiển trung tâm. Tại đây, nó tiến hành xử lý lệnh và cấp nguồn cho motor quay tạo ra lực truyền động lên cánh tay đòn và kéo mở/đóng cánh cổng theo góc xác định.

Trong quá trình cổng đang đóng hoặc mở mà có vật thể chắn ngang khiến tia hồng ngoại bị ngắt quãng. Motor sẽ ngay lập tức dừng cổng lại và đảo chiều để tránh va chạm. Trong trường hợp mất điện, người dùng có thể sử dụng chìa khóa cơ đi kèm để mở khóa khớp ly hợp, cho phép cánh cổng được mở/đóng bằng tay.

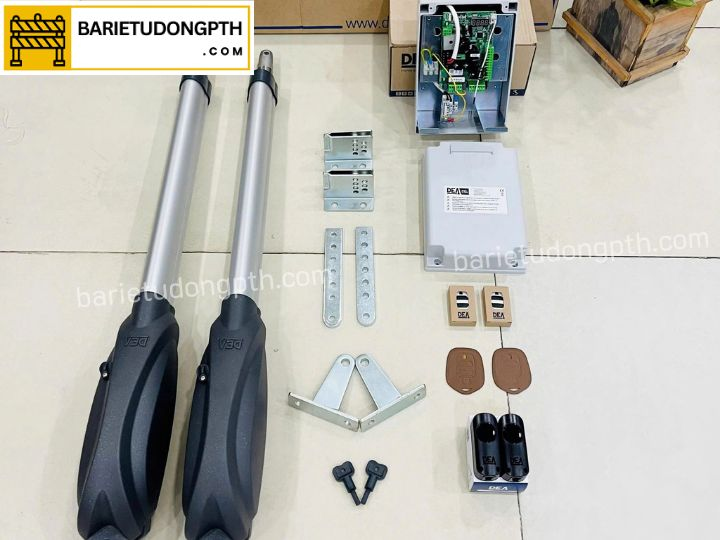

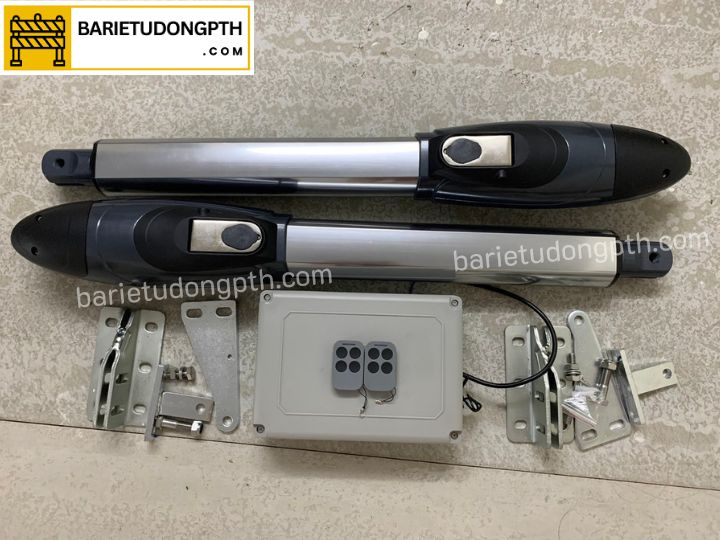

Các loại motor cổng tay đòn phổ biến hiện nay

Tại Việt Nam, có 2 thương hiệu motor tay đòn chuộng lắp hiện nay:

Quy trình lắp đặt cổng mở cánh tay đòn

Bước 1: Chuẩn bị dụng cụ và vật tư

Trước khi bắt đầu, cần chuẩn bị:

• Máy khoan bê tông, mũi khoan 10 ly.
• Thanh sắt hoặc tắc kê sắt 10 ly (dài, chịu lực tốt).
• Máy hàn điện + que hàn chịu lực.
• Thước đo, bút đánh dấu, nivo cân chỉnh.
• Bộ motor tay đòn (2 tay), bộ điều khiển trung tâm, dây điện nguồn, remote.

Bước 2: Xác định vị trí lắp giá đỡ

Bộ giá đỡ để gắn motor lên cột và nối với cánh cửa – phần này rất quan trọng, quyết định độ êm và tuổi thọ motor.

Lấy tim giá đỡ:

• Đo từ tim bản lề cánh cửa ra tim của giá đỡ là 170mm (cả phía trong tường và phía ngoài cột).
• Đánh dấu chính xác điểm khoan để hai bên cổng đối xứng nhau.

Khoan lỗ và đóng sắt:

• Dùng mũi khoan 10 ly khoan sâu vào tường/cột.
• Đóng 6-8 cây sắt 10 ly thật sâu để tạo liên kết chắc chắn.
• Nếu cột là gạch rỗng hoặc yếu, cần gia cố bằng sắt hộp hoặc bản mã thép trước khi bắt giá đỡ.

Bước 3: Hàn cố định giá đỡ

• Dùng que hàn chịu lực để đảm bảo mối hàn bền, không gãy.
• Hàn từng điểm một, đảm bảo giá đỡ bám chặt, không rung lắc.
• Kiểm tra lại độ phẳng và song song giữa 2 giá đỡ – nếu lệch, motor sẽ vận hành giật và nhanh hỏng.

Bước 4: Gắn motor lên giá đỡ

• Cố định phần đuôi motor vào giá đỡ (trên cột).
• Phần đầu tay đòn gắn vào bản mã nối với cánh cửa (đi kèm trong bộ sản phẩm).
• Khi gắn, cần đặt motor nằm ngang hoặc hơi nghiêng nhẹ lên trên, tránh cánh cửa bị chạm đất khi mở.
• Di chuyển tay đòn bằng tay để kiểm tra xem góc mở có phù hợp (thường 90–115°).
• Siết chặt lại toàn bộ bulong, ốc cố định, đặc biệt ở khớp nối tay đòn.

Ghi chú:

• Gate Mounting Bracket: Giá đỡ gắn cổng
• Motor: Động cơ
• Gate Closed: Cổng đóng
• Gate Open: Cổng mở
• Post Mounting Bracket: Giá đỡ gắn trụ
• As motor retracts in length it pulls gate open or extends to close (Inward Opening gates):Khi motor rút ngắn lại, nó kéo cổng mở ra hoặc khi motor giãn ra thì đóng cổng lại (dành cho cổng mở vào trong)

Bước 5: Đấu nối lệnh điều khiển

Tiến hành cấp nguồn cho bộ điều khiển trung tâm và cài lệnh đóng/mở/dừng với các thiết bị sử dụng tương ứng.

Bước 6: Kiểm tra và tinh chỉnh

• Kiểm tra độ mở, đóng đồng bộ của 2 cánh. Đóng từng cánh để kiểm tra hướng hoạt động (nếu ngược chiều, đảo dây motor).
• Đảm bảo motor hoạt động trơn tru, không kêu, không rung.
• Cánh cửa phải đóng sát nhau, không lệch tim.
• Có thể tinh chỉnh lực hoặc thời gian đóng/mở trong bộ điều khiển nếu cần.
• Khi cổng đang đóng, mở chắn ngang cổng xem cảm biến an toàn có hoạt động không.
