Hướng dẫn lắp đặt motor cánh tay đòn chi tiết từ A-Z

Motor cổng cánh tay đòn là động cơ lắp phổ biến cho mẫu cổng mở cánh từ cổng sắt, cổng nhôm đúc, cổng inox đến cổng gỗ nhờ ưu điểm dễ lắp đặt, chi phí hợp lý và hoạt động ổn định. Tuy nhiên trong thực tế, nhiều người khi lắp đặt motor cổng tay đòn thường gặp khó khăn trong việc xác định vị trí lắp đặt. Nếu lắp sai vị trí, motor sẽ hoạt động không mượt, không giảm tốc đúng điểm và thậm chí nhanh hỏng do lực kéo không đúng.

Bài viết dưới đây sẽ hướng dẫn quy trình lắp đặt motor cổng tay đòn chi tiết từng bước rõ ràng để người mới chưa có kinh nghiệm kỹ thuật vẫn có thể hiểu và áp dụng được.

Cấu tạo motor cổng cánh tay đòn gồm những gì?

Một bộ motor tay đòn tiêu chuẩn thường gồm các thành phần sau:

• 2 motor tay đòn (mỗi motor cho một cánh cổng)
• 1 hộp điều khiển trung tâm
• 2 remote điều khiển từ xa
• 2 bộ pát, gá lắp kèm theo
• 2 chìa khóa cơ dự phòng
• 2 bộ ốc vít, tắc kê lắp đặt

Motor cổng tay đòn thường được thiết kế nhiều công suất chịu trọng lượng cánh cổng từ 100kg – 600kg.

Khâu khảo sát cổng trước khi lắp đặt motor tay đòn

Trước khi lắp motor tay đòn, cần khảo sát kỹ cấu trúc cổng để chọn vị trí lắp phù hợp.

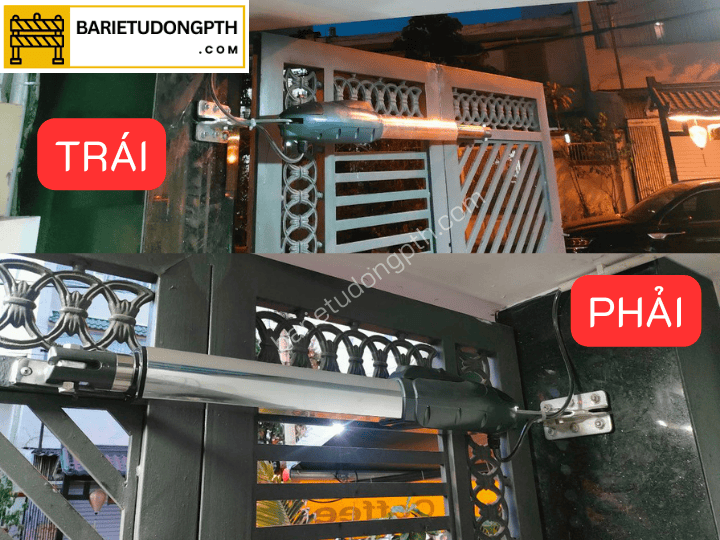

Xác định hướng mở của cổng

Cổng có thể mở theo hai hướng:

• Mở vào trong sân
• Mở ra ngoài đường

Trong thực tế, cổng mở ra ngoài thường khó lắp hơn vì không gian lắp motor hạn chế. Nếu đặt sai vị trí tay đòn, cổng có thể bị kẹt hoặc motor hoạt động không đúng hành trình.

Kiểm tra kết cấu cổng

Cần kiểm tra các yếu tố sau:

• Vị trí bản lề cổng
• Độ chắc chắn của trụ cổng
• Chiều cao và kết cấu khung cổng

Đối với cổng CNC hoặc cổng sắt mỏng, cần chọn vị trí bắt pát sao cho khung cổng chịu lực tốt, tránh gắn vào vị trí quá yếu khiến cổng rung hoặc hư hỏng sau thời gian sử dụng.

Các bước lắp đặt motor tay đòn chi tiết

1. Xác định vị trí lắp pát motor trên tường

Pát motor là phần giá đỡ giúp cố định motor lên trụ cổng. Để xác định vị trí lắp pát chính xác, cần thực hiện theo các bước sau:

Xác định tim bản lề cổng

• Tim bản lề là điểm trung tâm của trục quay cánh cổng.
• Từ tim bản lề này sẽ xác định khoảng cách đến vị trí đặt pát motor trên tường.

Đo khoảng cách chuẩn

Đối với nhiều dòng motor tay đòn phổ biến, khoảng cách chuẩn thường 16 cm từ tim bản lề đến tim pát trên tường. Khoảng cách này giúp motor hoạt động đúng lực và đúng góc mở thiết kế.

Cách đo:

• Đặt thước tại tim bản lề
• Đo ra ngoài khoảng 16 cm
• Đánh dấu vị trí đó để đặt pát

Cân chỉnh pát trước khi khoan

Sau khi xác định vị trí, đặt pát lên tường và sử dụng thước cân bằng để kiểm tra pát phải nằm thẳng, không bị nghiêng, song song với mặt cổng. Sau đó dùng bút đánh dấu vị trí các lỗ khoan.

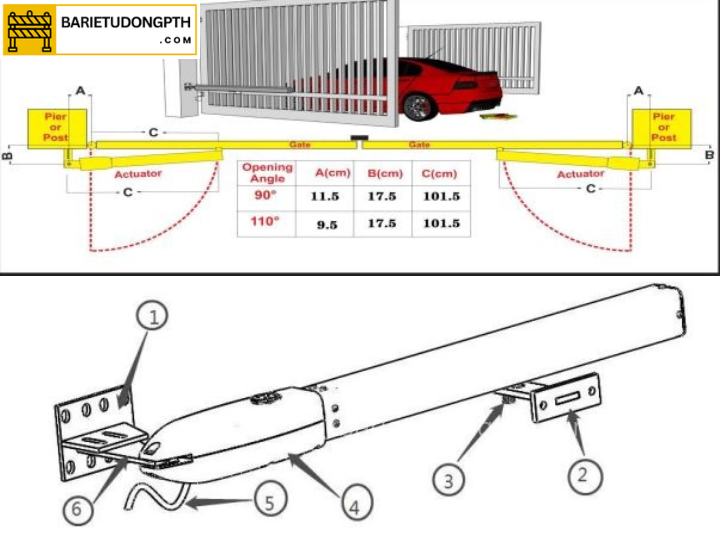

Chú thích ảnh:

1. Pát gắn vào trụ cổng
2. Pát hàn cố định vào cánh cổng
3. Gá gắn vào cánh tay đòn
4. Động cơ tay đòn
5. Dây nguồn
6. Gá gắn vào động cơ tay đòn

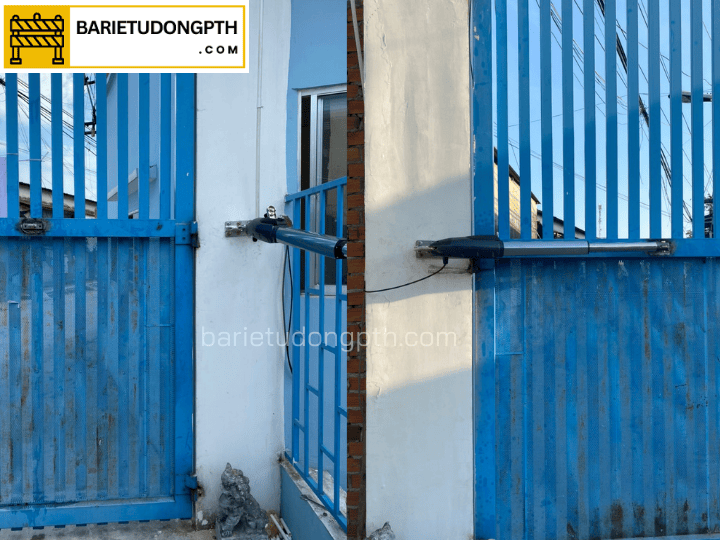

2. Khoan và cố định pát motor trên tường

Sau khi đánh dấu vị trí lỗ khoan, tiến hành khoan tường để bắt pát.

Cố định bằng tắc kê

Thông thường pát được cố định bằng 4 bu lông tắc kê. Khi lắp đặt nên làm theo trình tự:

• Đặt pát vào vị trí
• Đóng tắc kê qua lỗ pát
• Siết bu lông cố định

Cách làm này giúp tránh tình trạng pát bị lệch khi khoan.

Gia cố thêm thép nếu cần

Trong một số trường hợp, bốn con tắc kê chỉ đủ để định vị pát. Để đảm bảo chắc chắn lâu dài, có thể:

• Khoan thêm lỗ
• Đóng thêm thanh thép vào tường

Điều này giúp tránh tình trạng pát bị bung ra sau thời gian dài sử dụng.

3. Xác định vị trí pát trên cánh cổng

Sau khi lắp pát trên tường, cần xác định vị trí pát thứ hai trên cánh cổng. Do mỗi loại cổng có cấu trúc khác nhau nên cần ướm thử motor trước khi hàn pát.

Ướm vị trí motor

Thực hiện như sau:

• Gắn tạm motor vào pát trên tường
• Đóng cổng lại
• Ướm vị trí đầu tay đòn trên cánh cổng
• Từ đó xác định vị trí thích hợp để hàn pát lên cổng.

Cân chỉnh song song

Một yếu tố cực kỳ quan trọng khi lắp motor tay đòn là:

• Motor phải song song với pát trên tường và pát trên cổng.
• Nếu hai pát không thẳng hàng, motor sẽ bị vặn khi hoạt động.

Hệ quả có thể xảy ra:

• Mòn ren trong motor
• Hư bạc đạn
• Motor nhanh hỏng

Vì vậy cần dùng thước cân để kiểm tra trước khi hàn cố định.

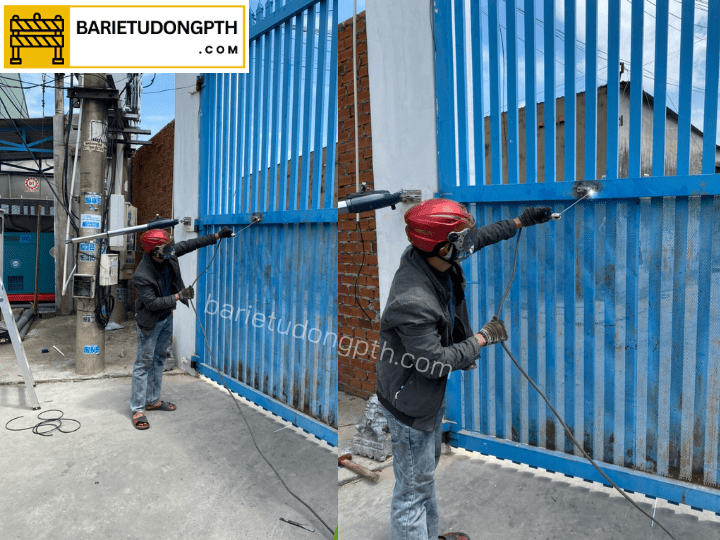

4. Hàn cố định pát trên cánh cổng

Sau khi xác định đúng vị trí, tiến hành hàn pát vào khung cổng. Nên thực hiện theo cách sau:

• Hàn điểm tạm trước
• Gắn thử motor để kiểm tra
• Nếu đúng vị trí thì hàn cố định hoàn toàn

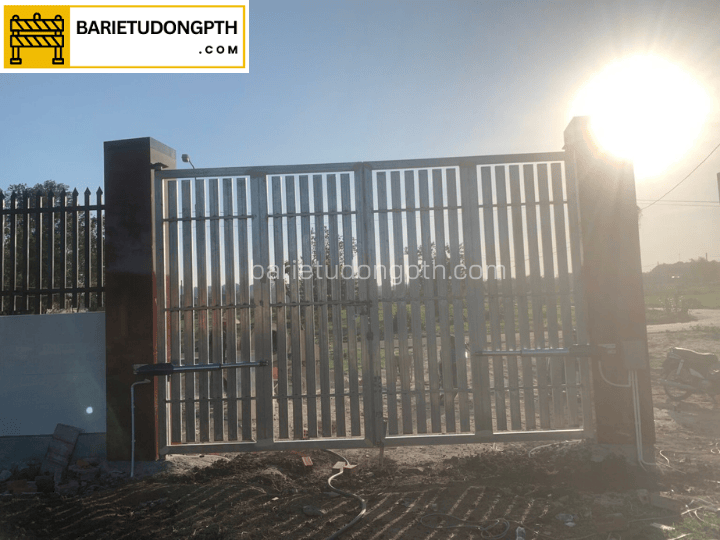

5. Đấu dây điện cho motor tay đòn

Sau khi lắp motor xong, bước tiếp theo là đấu dây điện. Mỗi motor thường có hai dây điện chính: dây đỏ và dây đen. Hai dây này kết nối với bo mạch điều khiển.

Khi đấu dây cần chú ý:

• Ghi nhớ màu dây
• Không đấu nhầm cực
• Siết chặt đầu nối

Nếu đấu sai dây, motor có thể quay ngược chiều khiến cổng đóng mở sai.

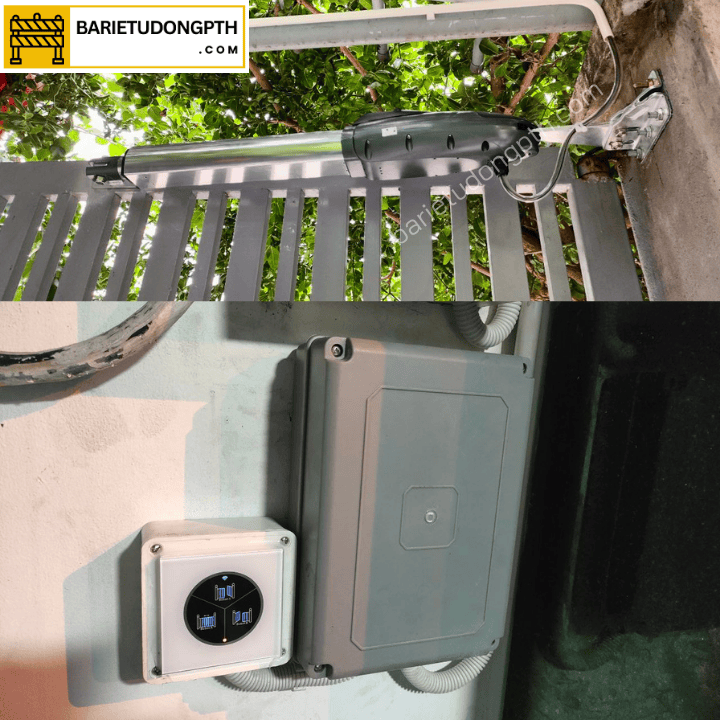

6. Lắp đặt tủ điều khiển

Tủ điều khiển là nơi chứa bo mạch và các thiết bị điện. Khi lắp đặt nên chọn vị trí:

• Gần cổng
• Dễ thao tác
• Không bị mưa tạt trực tiếp

Sau đó tiến hành đấu các dây vào bo mạch gồm:

• Dây motor 1
• Dây motor 2
• Dây nguồn 220V
• Dây cảm biến (nếu có)

Thông thường:

• Motor cánh mở trước sẽ đấu vào cổng M1
• Motor cánh còn lại đấu vào M2

7. Cài đặt học hành trình cho motor

Sau khi đấu điện xong cần thực hiện bước học hành trình để motor ghi nhớ vị trí đóng mở.

Bước chuẩn bị

• Mở hai cánh cổng ra khoảng 45 độ.
• Điều này giúp motor xác định đúng hướng chuyển động.

Kích hoạt chế độ học hành trình

• Trên hộp điều khiển có các nút điều chỉnh.
• Nhấn và giữ nút Cộng (+) cho đến khi màn hình hiển thị chế độ cài đặt.
• Sau đó thả tay ra.

Motor tự động chạy hành trình

Khi kích hoạt chế độ học hành trình:

• Cổng sẽ tự động đóng lại
• Sau đó mở ra
• Tiếp tục đóng lại lần nữa
• Bo mạch sẽ ghi nhớ toàn bộ hành trình này.

Chức năng các nút điều khiển trên remote

Remote điều khiển thường có các nút chức năng sau:

• Nút mở hai cánh cổng
• Nút đóng hai cánh cổng
• Nút mở một cánh (chế độ đi bộ)
• Nút dừng cổng

Chế độ mở một cánh thường dùng khi chỉ cần mở cho người đi bộ hoặc xe máy.

8. Kiểm tra vận hành sau khi lắp đặt

Sau khi hoàn tất lắp đặt motor cổng tay đòn cần kiểm tra lại toàn bộ hệ thống gồm:

• Cổng mở có mượt không?
• Cổng đóng có kín không?
• Motor có rung lắc không?
• Hành trình đóng mở có chính xác không?

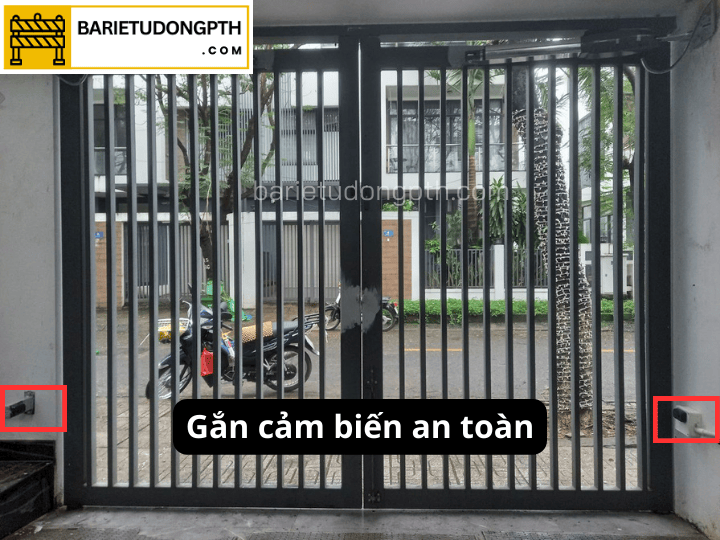

• Cảm biến an toàn có hoạt động không?
• Nếu phát hiện cổng bị nặng hoặc lệch cần kiểm tra lại vị trí pát và độ thẳng của tay đòn.

Một số lỗi nên tránh khi lắp đặt motor cổng tay đòn

Một số lỗi phổ biến gồm:

• Đặt pát sai khoảng cách
• Motor không song song
• Đấu nhầm dây motor
• Hàn pát lệch vị trí

Những lỗi này có thể khiến:

• Cổng đóng mở giật
• Motor nhanh hỏng
• Hành trình không chính xác

Trên đây là toàn bộ quy trình lắp đặt motor cổng tay đòn từ: Xác định vị trí pát, cân chỉnh tay đòn, đấu dây điện đến cài đặt điều khiển, hành trình motor. Nếu quý khách cần hỗ trợ thêm, liên hệ ngay qua:
