Hướng dẫn đấu nối cảm biến an toàn cổng tự động

Việc đấu nối cảm biến an toàn motor cổng tự động là bước cực kỳ quan trọng nhằm đảm bảo an toàn cho người và phương tiện khi cổng đang đóng. Nếu lắp đặt đúng kỹ thuật, khi có người hoặc xe đi ngang qua, cổng sẽ tự động dừng và đảo chiều mở ra, tránh va chạm nguy hiểm.

Bài viết dưới đây sẽ hướng dẫn chi tiết cách đấu nối cảm biến hồng ngoại (Photocell IR-33) vào motor cổng tự động dễ thực hiện, đúng kỹ thuật và đảm bảo an toàn.

Cảm biến an toàn cổng tự động là gì?

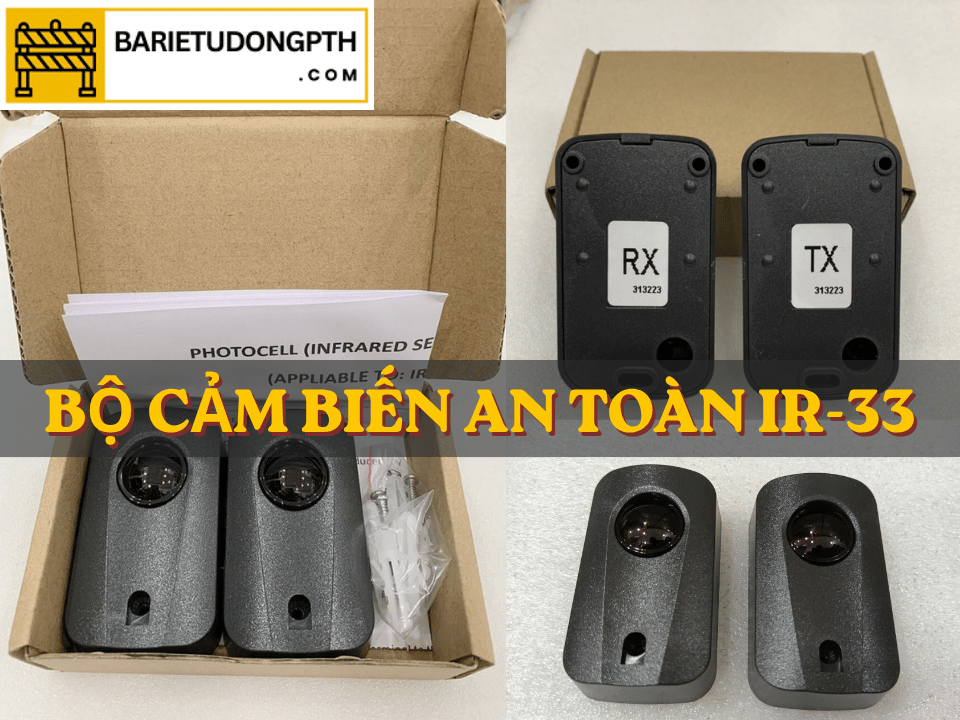

Cảm biến an toàn motor cổng gồm 2 bộ phận:

• TX (Transmitter) – Bộ phát tia hồng ngoại
• RX (Receiver) – Bộ nhận tia hồng ngoại

Hai thiết bị này được lắp đối diện nhau ở hai bên trụ cổng. Khi tia hồng ngoại bị chắn bởi người hoặc xe, cổng sẽ dừng lại hoặc tự động đảo chiều, tránh va chạm và đảm bảo an toàn khi vận hành (đặc biệt đối với gia đình có người già, trẻ em).

Quy trình lắp cảm biến an toàn motor cổng

Ngoài việc đấu nối đúng chân trên main điều khiển, vị trí lắp đặt cảm biến ở trụ cổng cũng ảnh hưởng trực tiếp đến hiệu quả hoạt động và độ an toàn của hệ thống. Dưới đây là quy trình lắp đặt chuẩn kỹ thuật bạn nên thực hiện:

Bước 1: Xác định vị trí lắp đặt

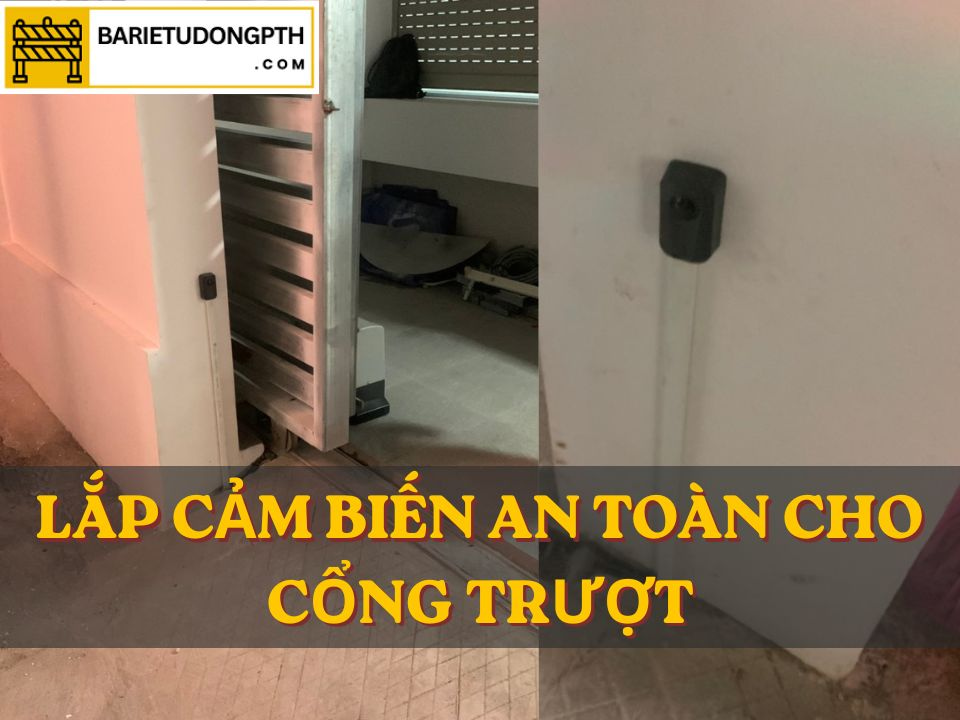

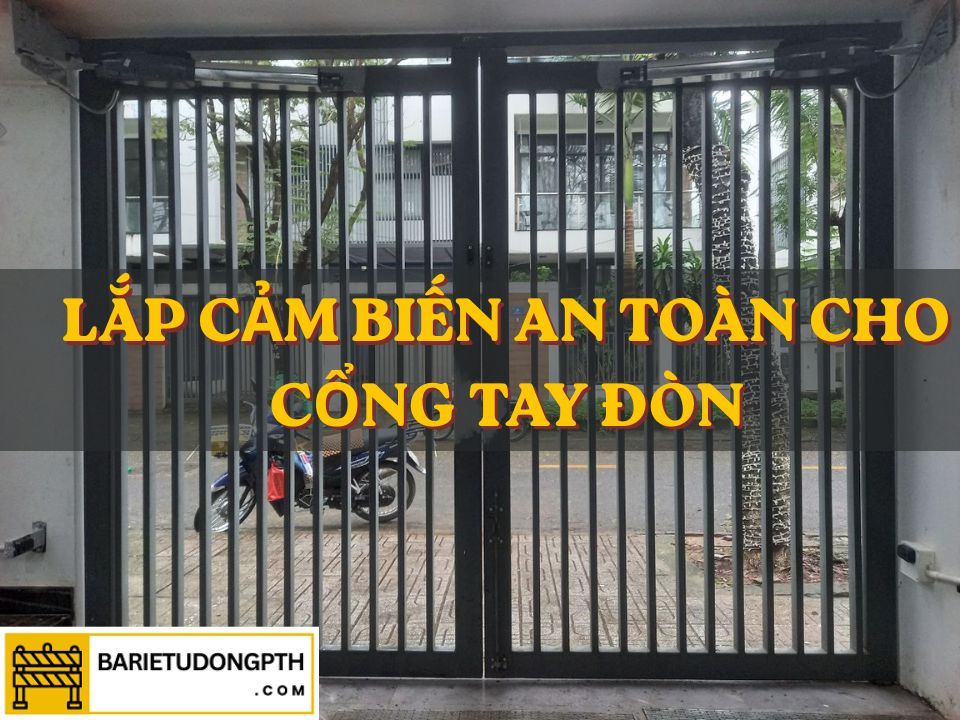

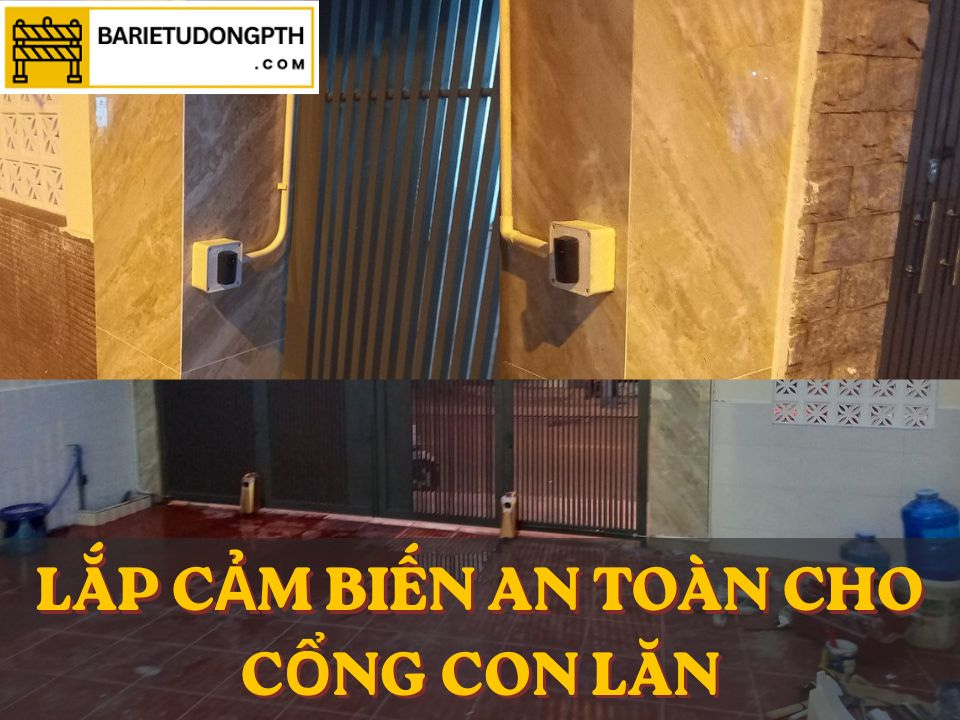

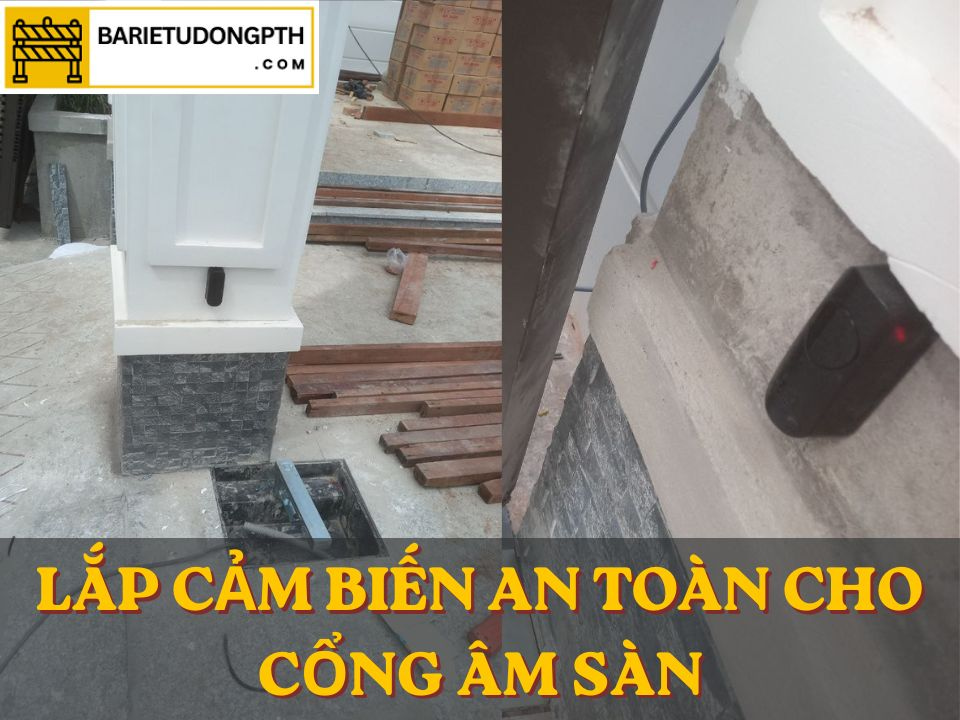

• Lắp 2 mắt cảm biến đối diện nhau ở hai bên trụ cổng.
• Chiều cao lý tưởng: 20–40cm tính từ mặt đất (phù hợp để phát hiện người và xe máy).
• Không lắp quá thấp (tránh nước mưa, bùn đất).
• Không lắp quá cao nếu mục tiêu là bảo vệ trẻ nhỏ.
• Nguyên tắc: TX và RX phải nhìn thẳng vào nhau, không bị lệch tâm.

Bước 2: Khoan cố định đế cảm biến

• Đánh dấu vị trí bắt vít trên trụ.
• Khoan lỗ và đóng tắc kê (nếu trụ bê tông).
• Bắt cố định đế cảm biến chắc chắn, tránh rung lắc.
• Lưu ý: Nếu trụ sắt, nên sử dụng vít tự khoan hoặc hàn pát cố định.

Bước 3: Đi dây nguồn và dây tín hiệu

• Luồn dây qua ống gen bảo vệ.
• Đi dây âm tường hoặc đi ống ruột gà để tăng độ bền.
• Tránh đi chung với dây điện 220V để hạn chế nhiễu.
• Nên chừa dư dây 10–15cm để dễ thao tác khi bảo trì.

Bước 4: Căn chỉnh tia hồng ngoại

Sau khi cấp nguồn:

• Quan sát 2 mắt đèn nếu tắt là đã nhận tín hiệu
• Nếu đèn báo đỏ, có thể bị lệch phương hoặc bị vật cản che, tiến hành điều chỉnh

Hướng dẫn đấu nối cảm biến an toàn motor cổng tự động

Bước 1: Đấu bộ phát TX

Bộ TX thường có 2 chân:

• 1 chân nguồn (+)
• 1 chân nguồn (-)

Thực hiện:

• Đấu chân nguồn (-) vào chân 34 trên bo mạch
• Đấu chân (+) vào chân 33 trên bo mạch

Lưu ý:

• Không có chân COM/NC để đưa tín hiệu về board
• TX chỉ phát tia, không gửi tín hiệu điều khiển.

Bước 2: Đấu bộ nhận RX

Bộ RX thường có 4 hoặc 5 chân, nhưng khi sử dụng cho chức năng an toàn ta chỉ dùng:

• 2 chân cấp nguồn (giống TX)
• 2 chân tiếp điểm COM – NC

Phần cấp nguồn RX:

• Đấu chân (-) vào chân 34 trên bo mạch
• Đấu chân (+) vào chân 33 trên bo mạch

Phần tín hiệu an toàn:

• Chân COM của RX → Đấu vào chân 23 (COM tín hiệu)
• Chân NC của RX → Đấu vào chân 22 (SAFE)

Sau khi hoàn tất:

• Cấp lại nguồn điện
• Đóng cổng thử nghiệm
• Dùng tay hoặc vật chắn ngang giữa hai mắt cảm biến

Nếu đấu đúng kỹ thuật:

• Cổng đang đóng → Sẽ tự động dừng và mở ra
• Đèn báo trên RX sẽ thay đổi khi bị chắn tia

Nếu không hoạt động:

• Kiểm tra lại chân COM – NC
• Kiểm tra nguồn 24V cấp cho cảm biến
• Đảm bảo TX và RX thẳng hàng
