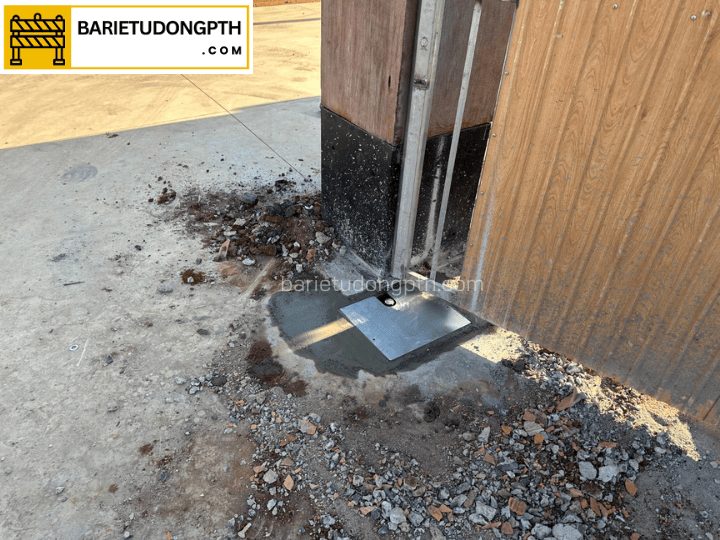

Cách lắp đặt motor cổng âm sàn chi tiết từng bước

Motor cổng âm sàn là động cơ được sử dụng phổ biến trong các công trình nhà ở, biệt thự, khu dân cư cao cấp. Thiết kế lắp đặt chìm dưới nền đất tại vị trí chân cổng, gần như không nhìn thấy động cơ từ bên ngoài. Điều này giúp cổng giữ được tính thẩm mỹ cao và vận hành êm ái. Tuy nhiên, việc lắp đặt motor cổng âm sàn yêu cầu thi công chính xác ngay từ đầu, đặc biệt ở các bước như định vị hộp đế, căn chỉnh trục quay và đấu nối điện.

Nếu lắp đặt sai kỹ thuật có thể khiến cổng vận hành nặng, nhanh hỏng motor hoặc dễ bị ngập nước. Bài viết dưới đây sẽ hướng dẫn quy trình lắp đặt motor cổng âm sàn chi tiết từ A-Z, giúp ngay cả người chưa có nhiều kinh nghiệm kỹ thuật vẫn có thể hiểu được nguyên lý và các bước thực hiện.

Cấu tạo bộ motor cổng âm sàn gồm những gì?

Trước khi tiến hành lắp đặt, cần hiểu rõ một bộ motor cổng âm sàn thường bao gồm những thành phần nào. Cụ thể 1 bộ hoàn chỉnh gồm:

• 2 motor âm sàn
• 2 hộp đế gắn motor âm sàn
• 1 bo mạch điều khiển trung tâm
• 2 remote điều khiển từ xa
• 2 cảm biến an toàn (photo cell)
• 2 chìa khóa cơ dự phòng
• 1 bộ lục giác, ốc vít, tắc kê lắp đi kèm

Hoạt động khảo sát và chuẩn bị trước khi lắp đặt motor âm sàn

Khâu khảo sát là bước quan trọng giúp quá trình lắp đặt diễn ra thuận lợi và tránh sai sót.

Xác định hướng mở của cổng

Cổng mở cánh sẽ được thiết kế theo hai hướng:

• Mở vào phía trong sân
• Mở ra phía ngoài

Việc xác định hướng mở cổng giúp xác định chính xác vị trí đặt hộp đế motor và vị trí trục quay. Nếu xác định sai từ đầu thì khi lắp motor có thể phải đục phá lại nền rất tốn công.

Xác định vị trí đặt hộp motor

Hộp đế motor sẽ được đặt tại chân cổng, ngay vị trí bản lề cánh cổng.

Yêu cầu quan trọng nhất là:

• Tâm trục motor phải trùng với tâm bản lề cổng.
• Nếu hai vị trí này lệch nhau thì khi motor hoạt động sẽ tạo ra lực xoắn khiến cổng chạy nặng, gây mòn cơ khí và giảm tuổi thọ motor.

Chuẩn bị hệ thống ống kỹ thuật

Khi lắp motor âm sàn cần chuẩn bị trước các đường ống kỹ thuật gồm:

• Ống thoát nước cho hộp motor
• Ống luồn dây điện nguồn
• Ống luồn dây tín hiệu cảm biến

Ống thoát nước đặc biệt quan trọng vì hộp motor nằm dưới đất nên dễ bị nước mưa hoặc nước rửa sân chảy vào. Nếu không có đường thoát nước, motor có thể bị ngập và hỏng.

Các bước lắp đặt motor cổng âm sàn chi tiết

1. Định vị và lắp đặt hộp đế âm sàn

Sau khi khảo sát xong, bước tiếp theo là thi công phần hộp đế motor.

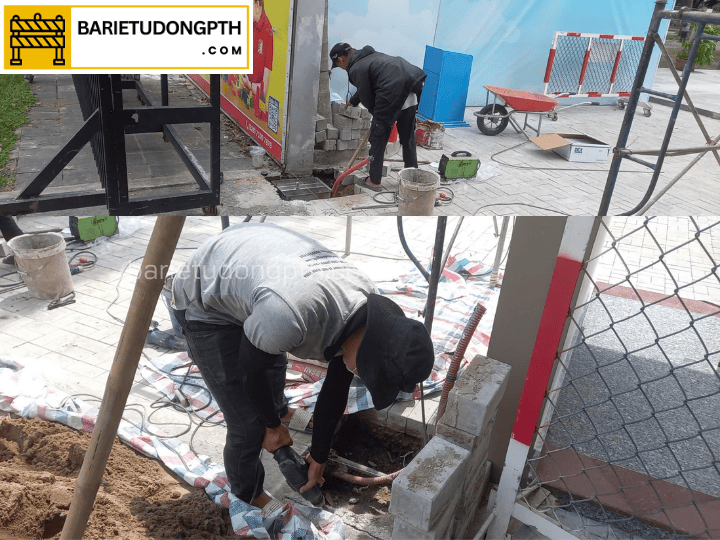

Đục nền để đặt hộp đế

• Trước tiên cần đánh dấu vị trí đặt hộp đế rồi tiến hành cắt hoặc đục nền bê tông.
• Kích thước phần cắt cần lớn hơn kích thước hộp đế để có khoảng trống cố định bằng xi măng.
• Sau khi cắt nền xong cần vệ sinh sạch sẽ khu vực thi công.

Đặt hộp đế và cân chỉnh

Khi đặt hộp đế vào vị trí cần chú ý hai yếu tố quan trọng:

• Hộp phải cân bằng theo cả hai phương ngang và dọc
• Tâm trục hộp phải trùng với tâm bản lề cổng
• Để kiểm tra độ cân bằng thường sử dụng thước thủy hoặc dây căng
• Nếu hộp bị nghiêng thì khi motor quay sẽ không đều và gây kẹt cổng

Hàn cố định khung hộp

• Sau khi định vị đúng vị trí, tiến hành hàn cố định các góc của hộp đế vào khung thép hoặc phần móng đã chuẩn bị.
• Mục đích của bước này là giữ hộp không bị xê dịch trong quá trình đổ bê tông.

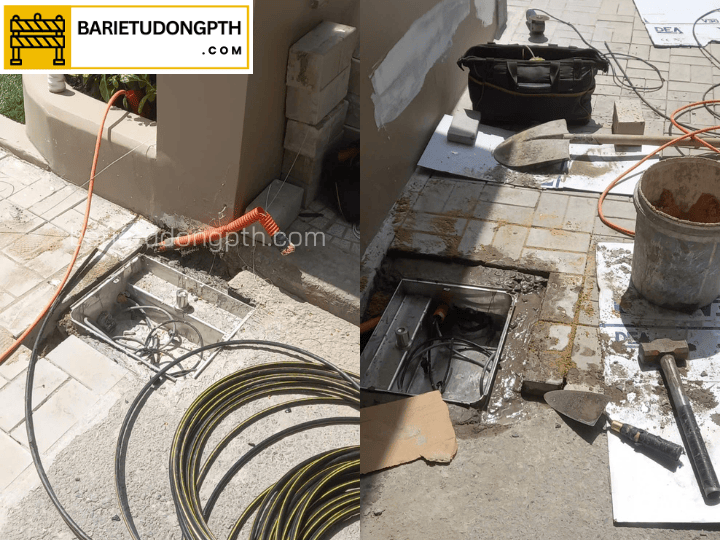

Đổ bê tông cố định hộp

Tiếp theo tiến hành đổ bê tông hoặc xi măng xung quanh hộp đế để cố định hoàn toàn.

Khi đổ cần đảm bảo:

• Hộp không bị lệch vị trí
• Bề mặt hộp ngang với nền sân

Sau khi hoàn thành nên chờ khoảng 3 đến 4 giờ để bê tông bắt đầu khô trước khi tiếp tục các bước tiếp theo.

2. Lắp đặt motor vào trong hộp đế

Sau khi hộp đế đã cố định, có thể tiến hành lắp motor.

Vệ sinh bên trong hộp

Trước khi đặt motor cần kiểm tra bên trong hộp xem có: đất, cát, bụi bẩn hay không. Nếu có cần quét sạch để tránh làm kẹt motor.

Bôi mỡ chống gỉ

Một bước quan trọng nhưng nhiều người thường bỏ qua là bôi mỡ chống gỉ. Cần bôi mỡ vào mặt đáy motor, thành trong của hộp đế, các điểm hàn kim loại

Lớp mỡ này giúp chống oxy hóa, chống gỉ sét, dễ tháo lắp bảo trì sau này. Điều này đặc biệt quan trọng với những khu vực có độ ẩm cao hoặc gần biển.

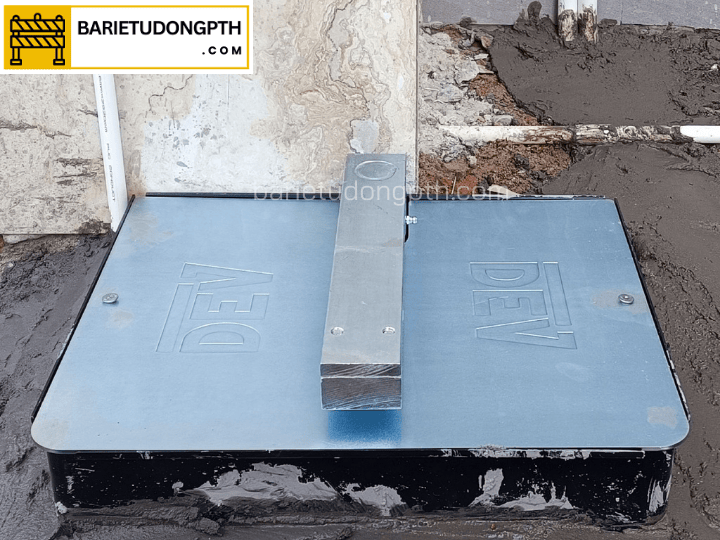

Đặt motor vào hộp

Sau khi bôi mỡ xong, đặt motor vào đúng vị trí trong hộp và cố định bằng bulong. Tiếp theo cần kiểm tra lại trục motor, khớp nối cánh cổng để đảm bảo các bộ phận ăn khớp chính xác.

3. Căn chỉnh góc mở và góc đóng của cổng

Motor âm sàn thường có hệ thống ốc chỉnh cơ khí giúp giới hạn góc mở và góc đóng của cổng. Thông thường có hai vị trí chỉnh ốc chỉnh điểm mở và ốc chỉnh điểm đóng

Ví dụ:

• Nếu muốn cổng mở 90 độ thì điều chỉnh ốc tại vị trí mở sao cho motor dừng đúng tại góc này.
• Nếu muốn mở rộng hơn như 100 độ hoặc 110 độ thì nới ốc ra thêm.

Việc căn chỉnh đúng giúp cổng đóng kín hoàn toàn không va chạm tường, không bị kẹt.

4. Đấu nối dây điện cho motor

Sau khi lắp motor xong cần tiến hành đấu dây điện. Một motor âm sàn thường có các dây cơ bản như: dây nguồn, dây tín hiệu, dây tiếp đất

Khi đấu nối cần chú ý đấu đúng cực, siết chặt đầu nối, quấn băng keo điện chống nước. Nếu đấu sai dây có thể làm motor hoạt động không đúng hoặc gây hỏng bo mạch.

5. Lắp đặt và kết nối bo mạch điều khiển

Bo mạch điều khiển là trung tâm điều khiển toàn bộ hệ thống cổng tự động. Trên bo mạch thường có các cổng kết nối motor cổng 1, motor cổng 2, cảm biến an toàn, điện nguồn 220V. Ngoài ra còn có các nút điều chỉnh thông số như: lực đóng mở cổng, thời gian tự động đóng, độ trễ giữa hai cánh. Các thông số này cần điều chỉnh phù hợp với trọng lượng và kích thước cổng.

6. Cài đặt main motor với thiết bị điều khiển

Sau khi hoàn tất việc đấu nối điện, bước tiếp theo là tích hợp remote từ xa, app điện thoại,… Trên bo mạch điều khiển thường có nút SET hoặc LEARN.

Quy trình cài remote như sau:

• Nhấn nút SET trên bo mạch
• Đèn tín hiệu bắt đầu nhấp nháy
• Nhấn nút trên remote cần cài
• Bo mạch ghi nhớ tín hiệu
• Sau khi hoàn thành, remote có thể điều khiển cổng đóng mở từ xa.

7. Học hành trình đóng mở của cổng

Học hành trình là quá trình giúp motor ghi nhớ vị trí mở tối đa, vị trí đóng hoàn toàn, điểm giảm tốc khi gần hết hành trình

Quy trình thực hiện như sau.

• Trước tiên kích hoạt chế độ học hành trình trên bo mạch.
• Sau đó motor sẽ tự động mở cổng.
• Khi cổng gần mở hết, nhấn remote để cài điểm giảm tốc.
• Tiếp theo motor sẽ đóng cổng lại.
• Khi cổng gần đóng hết tiếp tục nhấn remote để cài điểm giảm tốc khi đóng.
• Sau khi hoàn tất motor sẽ lưu toàn bộ hành trình và hệ thống có thể hoạt động bình thường.

8. Kiểm tra vận hành sau khi lắp đặt

Sau khi hoàn tất tất cả các bước cần kiểm tra lại toàn bộ hệ thống. Các điểm cần kiểm tra gồm:

• Cổng mở có trơn tru hay không
• Cổng đóng có kín hoàn toàn hay không
• Motor có chạy êm hay không
• Chế độ giảm tốc có hoạt động đúng hay không
• Remote có điều khiển ổn định hay không
• Ngoài ra cần kiểm tra cảm biến an toàn để đảm bảo khi có vật cản cổng sẽ dừng lại.

Một số lưu ý để motor âm sàn hoạt động bền lâu

Để cổng âm sàn hoạt động ổn định trong nhiều năm, cần chú ý một số vấn đề sau.

• Luôn đảm bảo hộp motor có đường thoát nước tốt.
• Không để đất cát rơi vào trong hộp motor.
• Thường xuyên kiểm tra và bôi mỡ các khớp cơ khí.
• Kiểm tra hệ thống điện định kỳ khoảng 6 đến 12 tháng.
• Việc bảo trì đúng cách giúp motor cổng âm sàn có thể hoạt động bền bỉ trong thời gian rất dài.

Trên đây là toàn bộ quy trình lắp đặt motor cổng âm sàn chuẩn chỉnh từ khâu khảo sát, đặt hộp đế, lắp motor cho đến cài đặt bo mạch và học hành trình. Để được hướng dẫn thêm, quý khách liên hệ ngay qua:
